首頁網絡設備產品CSX-750V晶振,有源晶振,西鐵城石英晶振,CSX750VCB13.500M-UT
- 編號：89585087
- 頻率：2.000MHz-40.000MHz

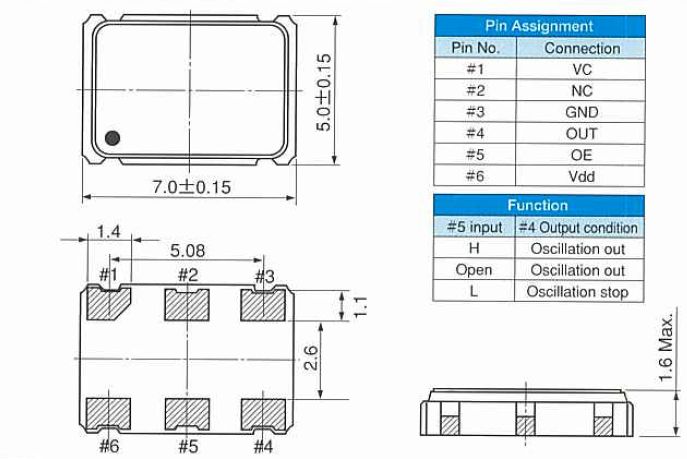

- 尺寸：7.0*5.0mm詳細瀏覽PDF文檔
CSX-750V晶振,有源晶振,西鐵城石英晶振,CSX750VCB13.500M-UT
CSX-750V晶振,"CSX750VCB13.500M-UT"有源晶振,西鐵城石英晶振,日本西鐵城水晶株式會社所生產的小體積貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙...
.jpg)
CSX-750V晶振,有源晶振,西鐵城石英晶振,"CSX750VCB13.500M-UT",日本西鐵城水晶株式會社所生產的小體積貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
.gif)
| 貼片晶振項目 | 符號 | 規格說明 |
條件 |
|
|---|---|---|---|---|
| CSX-750V | 7.0*5.0mm | |||
| 輸出頻率范圍 | f0 | 2.000MHz-40.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 | |
| 電源電壓 | VCC | 5.0V ±0.5V | 3.3V ±0.3V | |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | ||
| 頻率穩定度 | f_tol | ±50 × 10-6 Max. | ||
| 功耗 | ICC | 90mA Max. | 50Ω | |
| 占空比 | SYM | 45% ～ 55% | 在輸出交叉點處 | |
| 輸出電壓 | VOH | VCC-1.1V Min. | ||
| VOL | VCC-1.5V Max. | |||
|
輸出負載條件 （ECL） |
L_ECL | LV-PECL | ||
| 輸入電壓 | VIH | 70% VCC Min. | ||
| VIL | 30% VCC Max. | |||
|
上升時間 / 下降時間 |
tr / tf | 1ns Max. | 20% ～ 80%(VOH-VOL) | |
| 振蕩啟動時間 | t_str | 10ms Max. *1 | 在電源電壓最低時，所需時間為0秒 | |
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. |
+25°C,第一年 VCC=2.5V,3.3V |
|
.gif)
大部份的石英晶體產品"CSX750VCB13.500M-UT",是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當?shù)亩x及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.
.jpg)
