首頁汽車電子產品日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器
- 編號：33284158
- 頻率：8.0~49.99MHZ

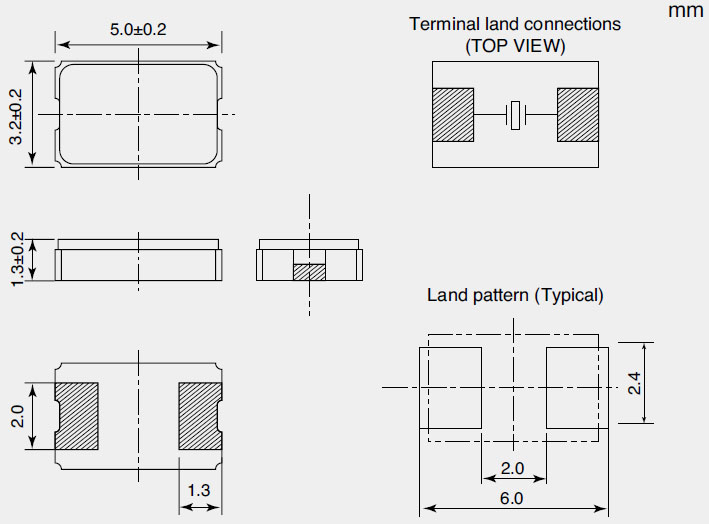

- 尺寸：5.0*3.2
日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器
日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器,5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路...
TXC,NDK,希華晶振導航欄.jpg)
日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器,5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
.gif)
| 晶振參數 | 型號NX5032GA |
| 頻率范圍(MHz) | 8.0to40.0 |
| 泛波次數 | 基波 |
| 頻率偏差 (25±3℃) | ±50×10-6 |
| 頻率溫度特性 (以25℃為基準) | ±150×10-6 |
| 工作溫度范圍 (*1)/儲存溫度范圍 (℃) | -40 to +150 / -40 to +150 |
| 等效串聯電阻 (額定頻率:以上～未滿) |
Max. 300Ω (8MHz to 9.5MHz) Max. 220Ω (9.5 to 10MHz) Max. 150Ω (10 to 15MHz) Max. 120Ω (15 to 20MHz) Max. 100Ω (20 to 24MHz) Max. 80Ω (24 to 30MHz) Max. 50Ω (30 to 40MHz) |
| 驅動功率 | 10µW (Max. 500µW) |
| 負載電容 | 8pF |
.gif)
.jpg)

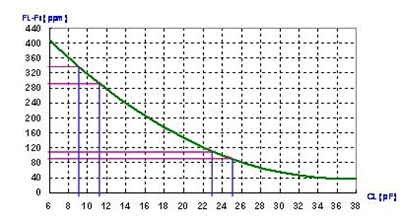

石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. 圖是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖. 頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在圖中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在圖中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
“日本電波工業株式會社（NDK）”為世界最大的石英晶振生產企業之一,同時其在中國蘇州建立的工廠也為中國同類企業中生產規模最大.本公司的產品為晶體諧振器、晶體振蕩器、晶體濾波器、聲表面波濾波器和光學低通濾波器等,被廣泛用于移動通信、辦公自動化、家電、汽車電子等領域.目前移動通信和汽車電子市場的市場份額均為世界第一.
經營理念
要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.
搶先取得社會需求,為客戶提供高質量的服務.
追求使用更方便、更穩定的發振源,創造更高的附加價值.
不畏失敗,向困難挑戰,努力培養出能自我開發的人才.
通過工作發揚人格.
尊重個人,努力提高員工的生活水平.
以與關系公司、供應商及包括地區社會在內的共同繁榮來回報投資者.
致力于保護地球環境,擔負起責任.
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「NDK電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而泰藝電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.
