首頁網絡設備產品西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,CSX-750FBC8000000T

西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,CSX-750FBC8000000T

編號：83346537
頻率：1.000MHz-75.000MHz

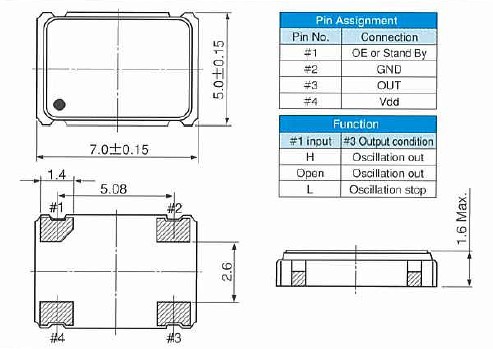

尺寸：7.5*5.0mm詳細瀏覽PDF文檔

西鐵城晶振,CSX-750F有源晶振,"CSX-750FBC8000000T"無人機專用振蕩器,高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐...

分享到

西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,"CSX-750FBC8000000T",高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的回流溫度曲線要求,無論是DIP或者是SMD的石英晶體諧振器,石英晶體振蕩器,又名獨石型表面貼裝石英晶振,是我公西鐵城石英水晶部根據市場需求,在普通的壓電石英晶體標準上進行研發的新產品,與普通SMD石英晶體諧振器不同的是它外表采用特殊陶瓷封裝,因此,它比金屬封裝的石英晶體諧振器溫度系數更小更穩定.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

晶振項目	符號	CSX-750F	晶振尺寸	條件
輸出頻率范圍	f₀	1.000MHz-75.000MHz	7.5*5.0mm	請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓	V_CC	3.3V	5.0V	如下表所示
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	如下表所示
頻率穩定度	f_tol	如下表所示
功耗	I_CC	20mA Max.	20mA Max.	f₀ < 30MHz, 無負載條件
		20mA Max.	40mA Max.	30MHz ≤ f₀ ≤ 75MHz, 無負載條件
		50mA Max.	-	75MHz < f₀ ≤ 160MHz, 無負載條件
占空比	SYM	40% ～ 60%		50% V_CC 極
輸出電壓	V_OH	90% V_CC Min.		I_OH=-5mA(X1A) I_OH=-8mA(D1A)
輸出電壓	V_OL	10% V_CC Max.		I_OL=+5mA(X1A) I_OL=+8mA(D1A)
輸出負載條件（CMOS）	L_CMOS	15pF Max.
輸入電壓	V_IH	70% V_CC Min.		V_IH 或 OPEN:啟用
輸入電壓	V_IL	30% V_CC Max.		V_IL 或 GND:禁用
上升時間 / 下降時間	tr / tf	6ns Max.	10ns Max.	f₀ ≤ 75MHz, 10% V_CC～90% V_CC極
上升時間 / 下降時間	tr / tf	3ns Max.	-	75MHz < f₀ 160MHz, 10% V_CC～90% V_CC極
振蕩啟動時間	t_str	10ms Max.		在電源電壓最低時，所需時間為0秒
頻率老化	f_aging	±5 × 10^-6 / year Max.		+25°C,第一年

所有晶體振蕩器和實時時鐘模塊都以IC形式提供."CSX-750FBC8000000T",

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

輸出負載

建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作
