首頁網絡設備產品有源晶振,KDS晶振,DSB321SCL晶振,TCXO振蕩器,1XTW16368FEA

有源晶振,KDS晶振,DSB321SCL晶振,TCXO振蕩器,1XTW16368FEA

編號：64395900
頻率：9.6~52.0MHZ

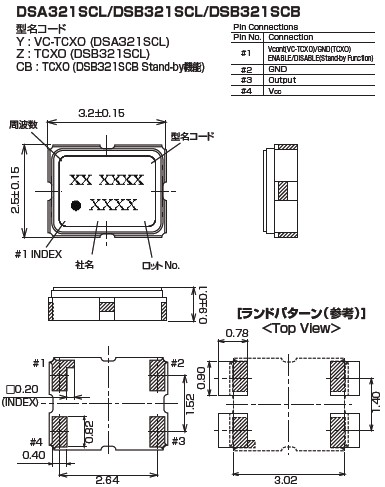

尺寸：3.2*2.5詳細瀏覽PDF文檔

小型,薄型晶體諧振器,"1XTW16368FEA"特別適用于有小型化要求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和通常的晶體諧振器(偏差小)的中間領域的一種性價比出色的產品.最適用于HDD, SSD,USB, Blu-ray等用途,符合無...

分享到

KDS有源晶振,DSB321SCL貼片晶振,TCXO振蕩器,"1XTW16368FEA"低電壓對應,低相位噪聲,單包結構,防濕包裝管理,濕度敏感度等級: LEVEL1(IPC / JEDEC J - STD - 033),被廣泛應用于手機(W-CDMA、CDMA2000、TD-SCDMA、GSM、GPRS、Mobile W-PHS),其他無線通信設備(WiMAX),GPS.

規格參數	DSB321SCL
頻率范圍	9.6~52.0MHZ
電源電壓	+1.7 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ)
出力電壓	0.8Vp-p min
溫度特征	±2.0×10^-6 max /-30~+85℃ @CDMA ±2.5×10^-6 max /-30~+85℃ @GSM
出力負荷	10KΩ//10pF
負荷變動特性	±0.1×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.1×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

清　洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.

若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.

＜SMD產品＞"1XTW16368FEA"

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

＜引線類型產品＞

當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.
