首頁網絡設備產品有源晶振,貼片晶振,愛普生晶振SG-770SDD、愛普生差分晶振,差分貼片晶振,SG-770SDD 150.0000ML3

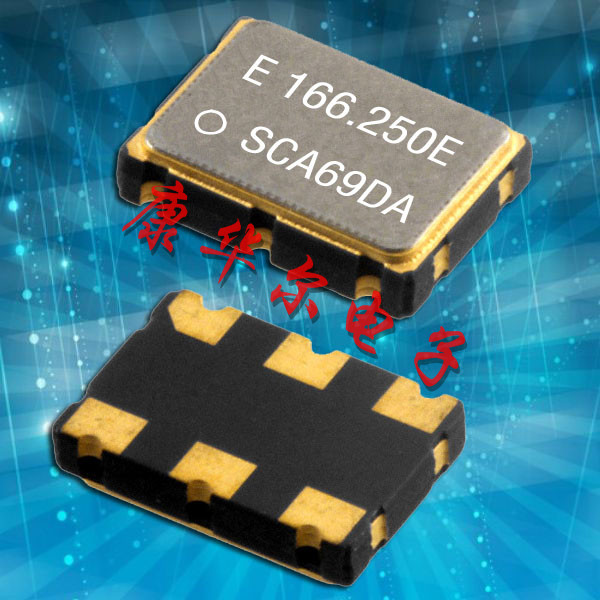

有源晶振,貼片晶振,愛普生晶振SG-770SDD、愛普生差分晶振,差分貼片晶振,SG-770SDD 150.0000ML3

編號：28584117
頻率：50.0~230.0MHZ
尺寸：5.0*7.0mm

愛普生有源晶振,SG-770SDD、SCD晶振,日本EPSON晶振價格,"SG-770SDD 150.0000ML3"小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應...

分享到

愛普生有源晶振,貼片晶振SG-770SDD、愛普生差分晶振,差分貼片晶振,小體積有源石英晶體振蕩器,"SG-770SDD 150.0000ML3",在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

差分晶振頻率范圍

50MHz ~ 230MHz

電源電壓

2.5V 或 3.3V

輸出

微分LV-PECL

外部尺寸規格

7.0 × 5.0 × 1.6mm

特性

帶HFF-XTAL的基頻振蕩器

功能

待機(ST)
低抖動振蕩器,低相位晶振
SG-770SDD愛普生差分#貼片晶振#7050mm, LV-PECL 低電平,低功耗,低電流電壓可達到, 電壓2.5V-3.3V愛普生晶振

晶振參數	符號	SG-770SDD
標準頻率	fo	50.0MHZ to 230.0MHZ
電源電壓	Vcc	2.5V±0.125V/3.3V ± 0.165V
存儲溫度	T_stg	-55℃~+125℃
工作溫度	T_use	-20℃~+70℃/-40℃~+85℃
頻率公差	F_tol	±50.0 × 10^-6 Max
電流消耗	Icc	70 mA MAX
輸出當前禁用	I_dis	30 mA MAX
靜態電流	I_std	50 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-1.1V Min
輸出電壓	VOL	Vcc-1.5V Max
上升/下降時間	tr/tf	1ns Max
啟動時間	T_str	10ms Max
頻率老化	F_aging	±5.0 × 10^-6 / years Max

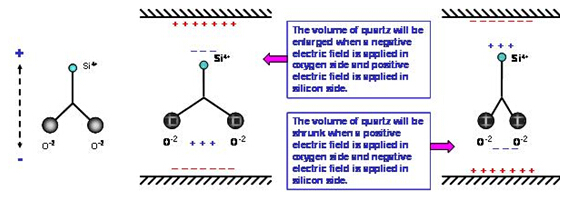

　 "SG-770SDD 150.0000ML3",石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們?cè)诠柙由戏郊把踉酉路椒謩e給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們?cè)诠柙由戏郊把踉酉路椒謩e給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍?cè)谑⑿酒系慕饘匐姌O產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.愛普生電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

"SG-770SDD 150.0000ML3",為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「愛普生電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
