首頁網絡設備產品SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器
- 編號：99045882
- 頻率：1.0~166.0MHZ
- 尺寸：5.0*3.2mm

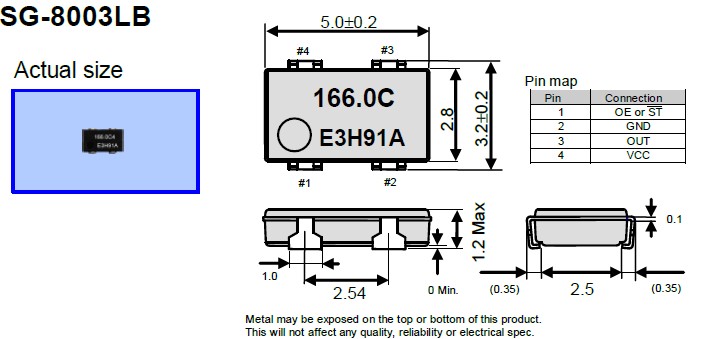

SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器
SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串...
.jpg)
SG-8003LB貼片晶振,愛普生有源晶振,測量儀器振蕩器, 貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
| 晶振參數 | 符號 | SG-8003LB |
| 標準頻率 | fo | 10.0MHZ to 166.0MHZ |
| 電源電壓 | Vcc | 1.8V,2.5V,3.3V |
| 存儲溫度 | T_stg | -40℃~+85℃ |
| 工作溫度 | T_use | -20℃~+70℃ |
| 頻率公差 | F_tol | ±2.0 × 10-6 Max |
| 電流消耗 | Icc | 15 mA MAX |
| 輸出當前禁用 | I_dis | 8 mA MAX |
| 靜態電流 | I_std | 50 uA MAX |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_CMOS | 15pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 2.7ns Max |
| 啟動時間 | T_str | 5ms Max |
| 頻率老化 | F_aging | ±3.0 × 10-6 / years Max |
.gif)
如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.
試用晶體具有較低電容若頻率比目標頻率超高很多的話.
請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
頻率輸出頻率的目標只有三分之一.

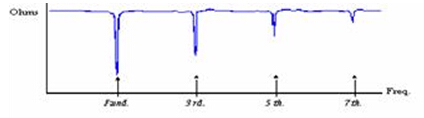

下面的曲線表示晶體的電阻的特征：
.jpg)
