首頁網絡設備產品TCO-708X振蕩器,溫補體振蕩器,有源石英晶振,TCO-7086D1A 20.0000M0

TCO-708X振蕩器,溫補體振蕩器,有源石英晶振,TCO-7086D1A 20.0000M0

編號：42860904
頻率：1.500MHz~160.000MHz

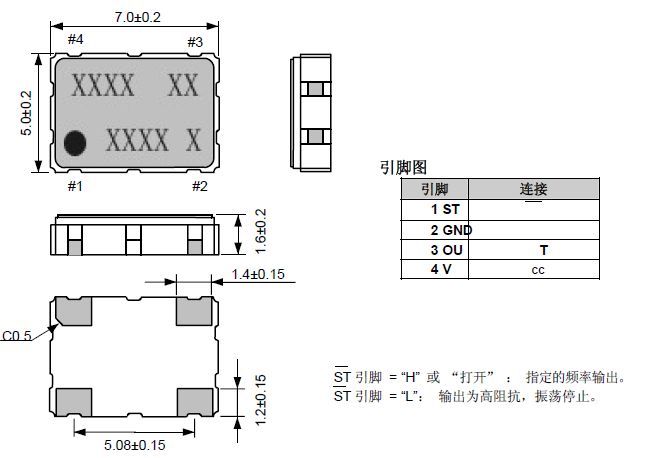

尺寸：7.0x5.0x1.6mm詳細瀏覽PDF文檔

TCO-708X振蕩器,"TCO-7086D1A 20.0000M0"溫補體振蕩器,有源石英晶振,頻率范圍:1.5MHz~160MHz,電源電壓:3.3V 或 5.0V,外部尺寸規格:7.0x5.0x1.6mm,功能:待機

分享到

TCO-708X振蕩器,溫補體振蕩器,有源石英晶振,貼片石英晶振,"TCO-7086D1A 20.0000M0",最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

項目	符號	TCO-708X1A	TCO-708D1A	條件
輸出頻率范圍	f₀	1.500MHz ～ 160.000MHz	1.500MHz ～ 75.000MHz	請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓	V_CC	3.3V	5.0V	如下表所示
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	如下表所示
頻率穩定度	f_tol	如下表所示
功耗	I_CC	20mA Max.	20mA Max.	f₀ < 30MHz, 無負載條件
		20mA Max.	40mA Max.	30MHz ≤ f₀ ≤ 75MHz, 無負載條件
		50mA Max.	-	75MHz < f₀ ≤ 160MHz, 無負載條件
占空比	SYM	40% ～ 60%		50% V_CC 極
輸出電壓	V_OH	90% V_CC Min.		I_OH=-5mA(X1A) I_OH=-8mA(D1A)
輸出電壓	V_OL	10% V_CC Max.		I_OL=+5mA(X1A) I_OL=+8mA(D1A)
輸出負載條件（CMOS）	L_CMOS	15pF Max.
輸入電壓	V_IH	70% V_CC Min.		V_IH 或 OPEN:啟用
輸入電壓	V_IL	30% V_CC Max.		V_IL 或 GND:禁用
上升時間 / 下降時間	tr / tf	6ns Max.	10ns Max.	f₀ ≤ 75MHz, 10% V_CC～90% V_CC極
上升時間 / 下降時間	tr / tf	3ns Max.	-	75MHz < f₀ 160MHz, 10% V_CC～90% V_CC極
振蕩啟動時間	t_str	10ms Max.		在電源電壓最低時，所需時間為0秒
頻率老化	f_aging	±5 × 10^-6 / year Max.		+25°C,第一年

　 "TCO-7086D1A 20.0000M0", 當把石英共振子與振蕩線路或集成電路(IC)一起整合在一個封裝內, 由外部提供電源電壓, 形成一個主動組件輸出頻率信號, 就是所謂的石英晶體振蕩器. 石英晶體振蕩器可以藉由單一封裝組件內部不同的振蕩線路及輸出線路, 提供不同特性需求的參考頻率(reference frequency). 例如有石英頻率振蕩器SPXO ( Simple Package Crystal Oscillator ) 或稱為 CXO ( Clock Crystal Oscillator ), 可程序化石英晶體振蕩器PCXO ( Programmable Crystal Oscillator ), 電壓控制石英晶體振蕩器VCXO ( Voltage Controlled Crystal Oscillator ), 溫度補償石英晶體振蕩器TCXO ( Temperature Compensated Crystal Oscillator ) 及恒溫槽控制石英晶體振蕩器OCXO ( Oven Controlled Crystal Oscillator ).

為了滿足應用面需求而言, 石英晶體振蕩器內部的振蕩線路有以基本波或三倍頻不同方式. 若要達到數佰兆赫的輸出頻率時, 振蕩線路后級可以采用鎖相回路方式或倍頻方式, 將較低頻率的石英振蕩頻率提升. 對于輸出端的輸出準位及輸出波形也有各類不同需求,如 CMOS, LVPECL, LVDS…..等. 這些規格都要仔細的定義.

在(圖)提供了數種石英振蕩器輸出頻率對溫度變化的穩定性示義圖
