石英晶振,32.768K貼片晶振,愛普生時鐘晶體,FC-13E諧振器,FC-13E 32.7680KC-AC3

編號：40755287
頻率：32.768KHZ

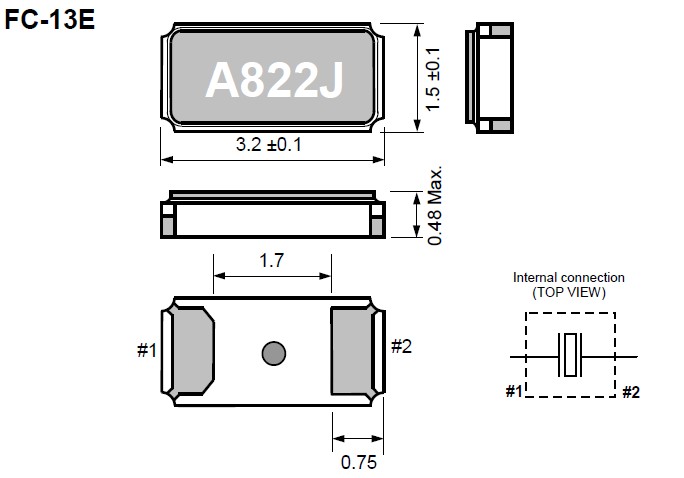

尺寸：3.2*1.5mm

32.768K貼片晶振,"FC-13E 32.7680KC-AC3",愛普生時鐘晶體,FC-13E諧振器,32.768KHz千赫子時鐘晶體主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.金屬外殼的...

分享到

32.768K貼片晶振,愛普生時鐘晶體,FC-13E諧振器,"FC-13E 32.7680KC-AC3",32.768KHz千赫子時鐘晶體主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.

晶振參數	符號	FC-13E
標準頻率	fo	32.768 KHZ
存儲溫度	T_stg	-55℃~+125℃
工作溫度	T_use	-40℃~+85℃
頻率公差	F_tol	±20.0 × 10^-6 Max
激勵功率	DL	0.5 uW Max
負載電容	CL	7pF,9pF,12.5pF
拐點溫度	Ti	+25℃ ± 5℃
頻率溫度系數	B	- 0.04) × 10^-6/ ℃²Max
諧波比率	RS/R1	2 Min
動態電容	C1	3.4 fF Typ
并聯電容	C0	1.0 pF Typ
串聯電阻(ESR)	R1	75 kΩ Max
頻率老化	F_age	±3.0 × 10^-6 / years Max

"FC-13E 32.7680KC-AC3",石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.

　正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.

其選取的步驟如下：

首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.

當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.

※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）

※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.

※ -R的要求(標準)：

-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配

不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
