首頁歐美晶振Microcrystal晶振,OM-7604-C7-32.768kHz-20PPM-TA-QC晶振,OM-7604-C7晶振,CMOS輸出晶振

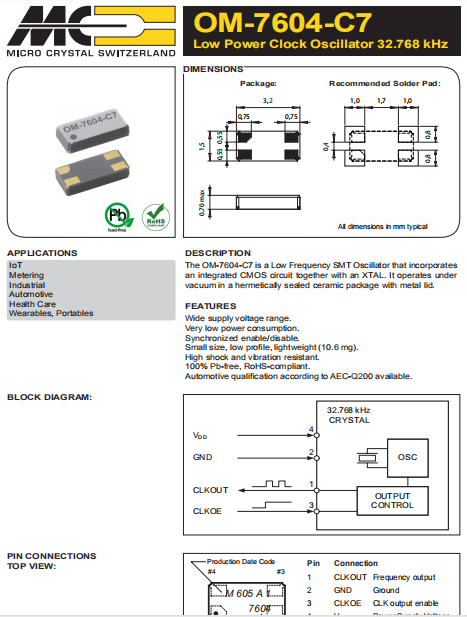

Microcrystal晶振,OM-7604-C7-32.768kHz-20PPM-TA-QC晶振,OM-7604-C7晶振,CMOS輸出晶振

編號：40234120
頻率：32.768KHZ

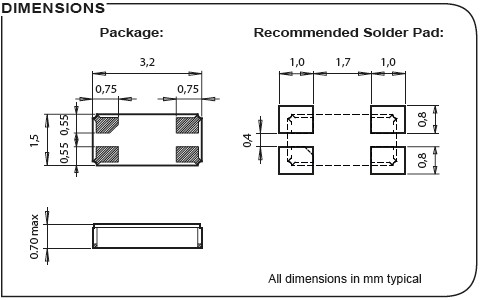

尺寸：3.2*1.5*0.7mm

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準...

分享到

　 Microcrystal晶振,OM-7604-C7-32.768kHz-20PPM-TA-QC晶振,OM-7604-C7晶振,CMOS輸出晶振.高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
　貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
.

微晶的管理團隊以及領導的工作人員.職位提供了一個積極的例子,在所有領域的質量行為.公司.他們激勵員工始終如一地思考問題.質量與成本.必須迅速分析、糾正目前存在的問題,和適當?shù)拇胧?所有的經理負責娛樂一個內部環境,在那里可以公開指出問題并進行討論.通過不斷改進技術,過程、產品、服務、質量、環境保護、安全和安全方面,微晶Microcrystal有源晶振也將保持其在未來的市場地位.

型號	符號	OM-7604-C7晶振
WC	-	CMOS
輸出頻率范圍	fo	32.768KHZ
電源電壓	V_CC	+1.2V~+5.5V
頻率公差（含常溫偏差）	f_tol	±20ppm
保存溫度范圍	T_stg	-55℃~+125℃
運行溫度范圍	T_use	-40℃~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近耐高溫晶振的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

激勵功率

在晶體單元上施加過多驅動力,會導致石英低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則SMD晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

通過開展節能活動和減少二氧化碳排放防止全球變暖.避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求.根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.

瑞士微晶晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.

微晶晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.

瑞士大微晶晶振遵守法規和監管要求,從事環保產品的開發.環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、石英晶體振蕩器、壓電陶瓷諧振器,集團業務政策促進普遍信任的環境管理活動.
