首頁歐美晶振 MERCURY晶振MERCURY晶振,貼片石英晶振,HJ53有源晶體

MERCURY晶振,貼片石英晶振,HJ53有源晶體

編號：49627678
頻率：20~50MHZ

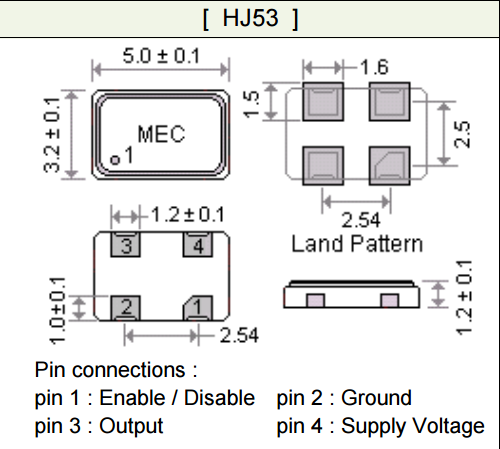

尺寸：5.0*3.2mm

有源晶振是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15μA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無...

分享到

　　MERCURY晶振,貼片石英晶振,HJ53有源晶體.無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升:１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm;２.產品的激勵功率相關性參數有大幅提升;３.產品的長期老化率可保證在±2ppm之內.

　　石英晶振真空退火技術：晶振高真空退火處理是消除在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高SMD晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

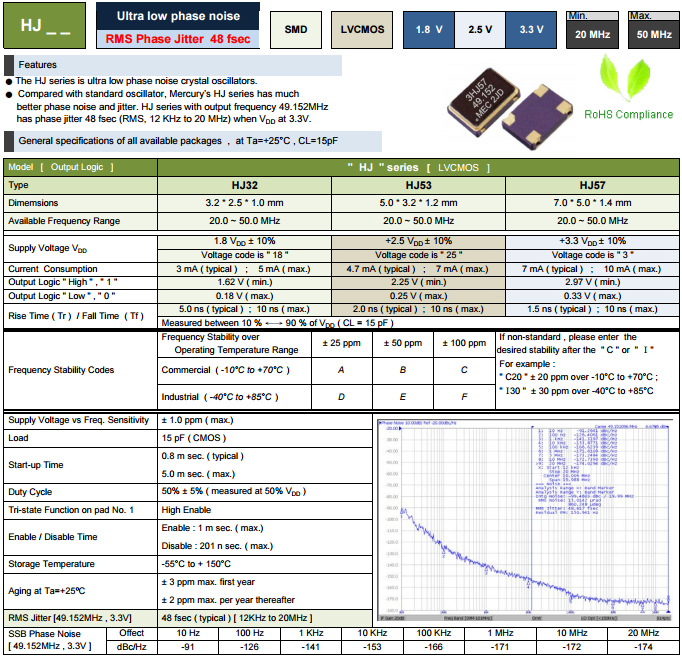

型號	符號	HJ53
輸出規格	-	LVCMOS
輸出頻率范圍	fo	20~50MHZ
電源電壓	V_CC	+2.5V
頻率公差（含常溫偏差）	f_tol	±25,±50,±100×10^-6 max.
保存溫度范圍	T_stg	-40℃+85℃
運行溫度范圍	T_use	-10℃+70℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20?80% Output, OutputN]

　　晶振產品使用每種產品時,請?jiān)谑⒕д癞a(chǎn)品規格說明或產品目錄規定使用條件下使用.因很多種臺灣晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.

　晶體產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的產品.但是為了產品的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任.

　　機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,有源晶振輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管貼片晶振設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

負載電容

　　振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.

　　作為晶體行業的先驅,Mercury通過研發許多新的前沿產品來不斷滿足市場需求.這些高精度MERCURY時鐘振蕩器產品中的許多產品都滿足非常嚴格和精確的規格,并且還提供微型表面貼裝封裝.頻率范圍從低KHz到八百M(fèi)Hz.Mercury的質量是首屈一指的,可確保每批產品都滿足從航天技術,電信到消費電子產品的每種應用所必需的標準.致力于保持其高質量通過不斷改進其制造技術并保持其新產品開發來達到標準.

　　MERCURY晶振集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的石英晶振生產操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

　　所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.

　　MERCURY晶振集團消除事故和環境方面的偶發事件,減少晶體諧振器、石英晶體振蕩器(SPXO)材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.

　　對我們的貼片晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.MERCURY晶振遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.
