仔細分析京瓷CX3225SB48000X0WSBCC晶振編碼有怎樣的驚喜?
　　對于日本的京瓷晶振大家都不陌生,已經是所有品牌里影響力和知名度比較高的,尤其是在內地電子零件市場,擁有非常多的用戶,尤其是汽車制造商長期選擇京瓷生產的晶體和振蕩器型號.符合AEC-Q200且工作溫度達到-40℃~+100℃以上的,才可以被譽為車規級晶振,京瓷公司有單獨的車級系列,該系列的所有料號,都適用于汽車各大系統,設備和產品身上.

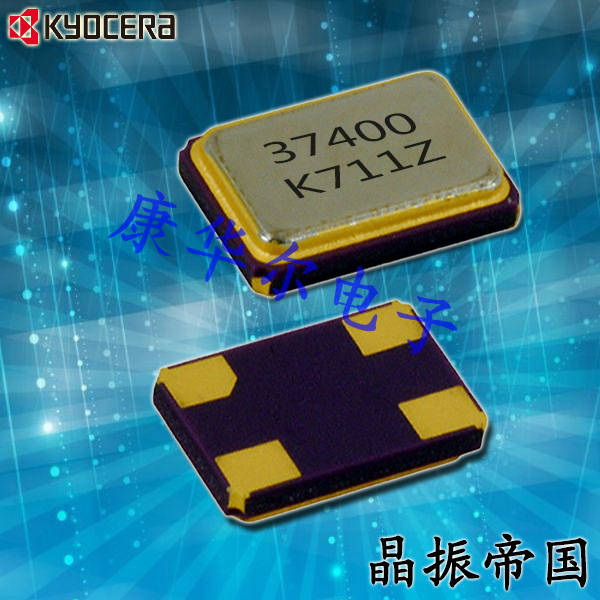

　　今天主要給大家介紹京瓷的這顆CX3225SB48000X0WSBCC晶振,屬于CX3225SB系列的,也是車載晶振系列里的其中一款.它的工作溫度標準的-40℃~+125℃,48.000MHz這個頻率也是車載產品和汽車系統里經常用到的,CX3225SB48000X0WSBCC晶振每年的銷量達上千萬顆,大部分都是應用到汽車模塊,而且它的負載是18pF,精度是30ppm的,達到了車載方案的要求.
技術指標:

項目	符號	規格	單位	備注
頻率范圍	f_nom	12000~54000	KHz
泛音順序	OT	基本的	-
負載電容	CL	8	pF
頻率穩定度	f_tol	±15	×10-6	25℃±3℃
運動串聯電阻	R1	表格1	Ω
驅動等級	DL	表2	微瓦
工作溫度范圍	T_use	-10~+70	℃
儲存溫度范圍	T_stg	-40~+85	℃
頻率溫度特點	f_tem	±15	×10-6	頻率偏離25℃時的值

表1運動串聯電阻

頻率范圍	運動串聯電阻
12000~12999kHz	200Ω以下
13000~14999kHz	150Ω以下
15000~15999kHz	最大100Ω
16000~19999kHz	80Ω以下
20000~26999kHz	最大50Ω
27000~54000kHz	最大40Ω

表2驅動水平

頻率范圍	驅動水平
12000~54000kHz	10μW(最大100μW)

典型頻率和零件編號

頻率(KHz)	零件號
12000.000	CX3225SB12000D0GEJZ1
13560.000	CX3225SB13560D0GEJZ1
14318.180	CX3225SB14318D0GEJZ1
14745.600	CX3225SB14745D0GEJZ1
16000.000	CX3225SB16000D0GEJZ1
18432.000	CX3225SB18432D0GEJZ1
20000.000	CX3225SB20000D0GEJZ1
22579.200	CX3225SB22579D0GEJZ1
24000.000	CX3225SB24000D0GEJZ1
24576.000	CX3225SB24576D0GEJZ1
25000.000	CX3225SB25000D0GEJZ1
26000.000	CX3225SB26000D0GEJZ1
27000.000	CX3225SB27000D0GEJZ1
27120.000	CX3225SB27120D0GEJZ1
30000.000	CX3225SB30000D0GEJZ1
33000.000	CX3225SB33000D0GEJZ1
33333.000	CX3225SB33333D0GEJZ1
40000.000	CX3225SB40000D0GEJZ1
48000.000	CX3225SB48000D0GEJZ1
54000.000	CX3225SB54000D0GEJZ1

　　從以上這些表格來看,CX3225SB48000X0WSBCC晶振的規格指標算是比較高的,而且48.000MHz這個頻點不僅可以用于汽車和車載領域,也可以用到其他產品身上,比如智能手機,通信設備,可穿戴智能,多功能機器人等.而且CX3225SB48000X0WSBCC也是京瓷所有車載晶振料號里,比較多人搜索的,長期被廣大汽車生產廠家采購.如有需求可聯系康華爾電子0755-27838351.
