更多>>什么是晶振電路匹配電容
來源：http://www.gajd.com.cn 作者：康華爾電子 2017年12月19
什么是晶振匹配電容測試?如果系統由于晶體/振蕩器不合適而不能正常工作,頻率偏差不符合規范,則匹配測試是解決這些問題的有效方法.
A.振蕩電路的測試方法

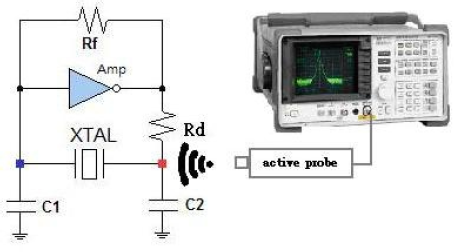

1.振蕩頻率的測量
2.驅動水平的測量

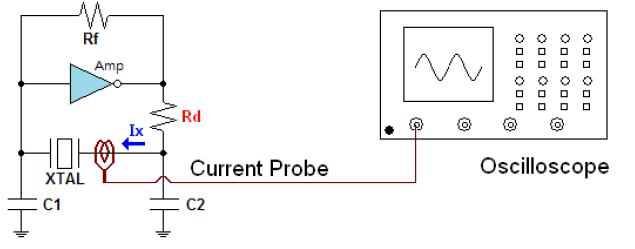

驅動電平等于運行石英晶體的功耗。 如圖所示
下面，用電流探針測量流入晶體的電流（Ix）。
功率（驅動電平）的計算公式：
DL（功率）=（Ix）2×Re; 其中Ix：有效電流值（rms），
Re：有效電阻，Re = R1 x（1 + C0 / CL）2，R1：串聯電阻
3.負阻的測量
負阻用于確定振蕩電路的振蕩容限

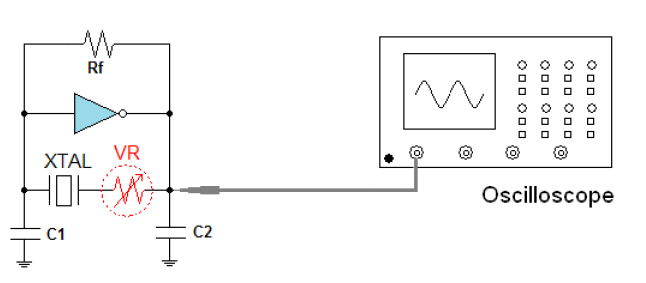

并預測振蕩的穩定性。 如下圖所示，連接一個可變電阻
（VR）串聯到晶體，然后逐漸增大電阻。 水晶會的
停止振蕩一定的值。
負阻（-R）的計算公式：
|-R| = VR + Re，Re = R1×（1 + C0 / CL）2，R1：串聯電阻
