- 編號：12037040
- 頻率：12.0M~60.0MHZ

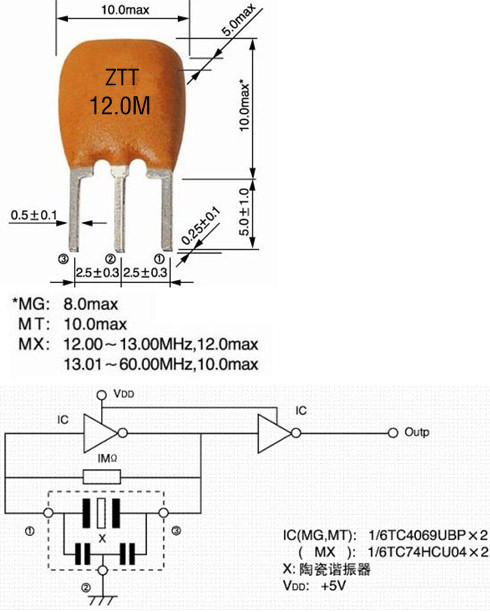

- 尺寸：10.0*15.0
ZTT12.0MHZ,陶瓷晶振,壓電陶瓷諧振器
使用陶瓷晶振,客戶可實現批量生產.與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是電諧振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路.
陶瓷晶振,ZTT12.0MHZ,壓電陶瓷諧振器,康華爾電子生產的陶瓷諧振器,ZTT系列是在原有的ZTA晶振內部添加了內置負載電容,引線腳于原來的二腳演變成三腳直插式,這樣一來減去了外部線路設計時可以省去電容部分,大大減少了線路空間,且可減少元器件的數量,增加穩定性,減小尺寸,為電路設計者們提供了非常的方便,并且外形尺寸也沒有太大的改變.此規格的頻率范圍在 2.0 MHz 至 60.00 MHz,頻率公差為 ±0.5％,±0.3％.陶瓷諧振器,是一種壓電元器件,類似于石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能.具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
| 品名TYPEOFSWITCH | 諧振器RESONATOR | 型號MODEL NO | ZTT12.0MX | ||
|---|---|---|---|---|---|
| 電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS | |||||
| NO | 陶瓷晶振項目 ITEM | 陶瓷晶振規格:SPECIFICATION | |||
| 2-1 |
標準振蕩頻率 OSCILLATION FREQUENCY（FO） |
12.0MHz±0.3% | |||
| 2-2 | 諧振阻抗RESONANT IMPEDANCE(Zr) | 30Ω MAX | |||
| 2-3 | 反諧振阻抗ANTIRESONANT IMPEDANCE(Za) | 6.5KΩ MIN | |||
| 2-4 |
振蕩頻率的溫度系數 OSCILLATION FREQUENCY(FO) |
±0.3% MAX（-20℃to+80℃） | |||
| 2-5 | 耐電壓WITHSTANDIGN VOLTAGE | 100VDC 5 sec MAX | |
| 2-6 | 額定電壓RATING VOLTAGE | ||
| 1 | 直流電壓DC VOLTAGE | 12V DC MAX | |
| 2 | 輸入電壓AC VOLTAGE | 15VPP | |
| 2-7 | 絕緣電阻INSULATION RESISTANCE | 100MΩ MIN(AT 10VDC) | |
| 2-8 | 工作溫度OPERATION TEMPERATURE | -20℃to+80℃ | |
| 2-9 | 儲存溫度STORAGE TEMPERATURE | -30℃to+80℃ | |
| 2-10 | 壽命 AGING RATE(FO) | ±0.3% MAX(10 YEARS) | |
