首頁進口晶振有源晶振,西鐵城晶振,CSX-325M晶振

有源晶振,西鐵城晶振,CSX-325M晶振

編號：12857394
頻率：12.5MHZ~54.0MHZ

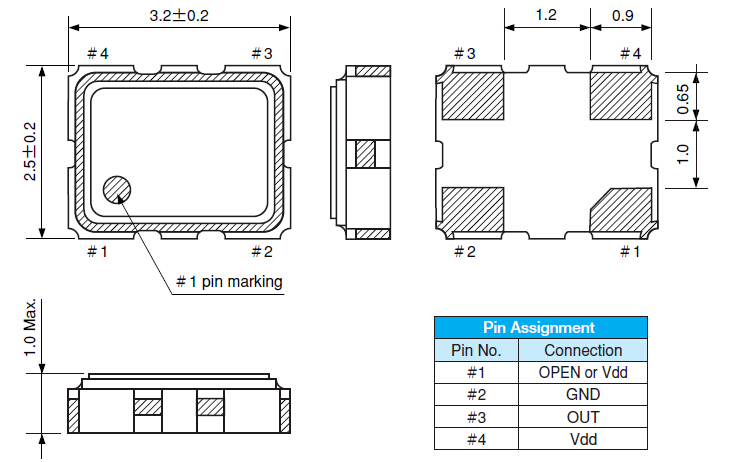

尺寸：3.2*2.5mm

CSX-325M石英晶振,西鐵城有源晶振,通信設備晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15A以下,編...

分享到

CSX-325M石英晶振,西鐵城有源晶振,通信設備晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

西鐵城晶振規格	符號	CSX-325M	條件
額定頻率范圍	f_nom	12.5MHZ~54.0MHZ	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C	裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	100μW Max	如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準)	f_tol	±20 × 10^-6	+25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度	Ti	+25°C ±5°C
電源電壓	Vcc	1.8V,2.5V,3.3V
負載電容	CL	18pF	可指定
串聯電阻(ESR)	R₁	200Ω Max
串聯電容	C₁	3.4fF Typ
分路電容	C₀	5.0pF Typ
頻率老化	f_age	±2×10^-6 / year Max.	+25°C, 第一年

經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當?shù)脑O(shè)計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.
