首頁進口晶振KDS晶振原裝正品,DSX221G石英晶體,陶瓷面晶振,1ZCA12000BA0A

KDS晶振原裝正品,DSX221G石英晶體,陶瓷面晶振,1ZCA12000BA0A

編號：65438016
頻率：12.0~64.0MHZ

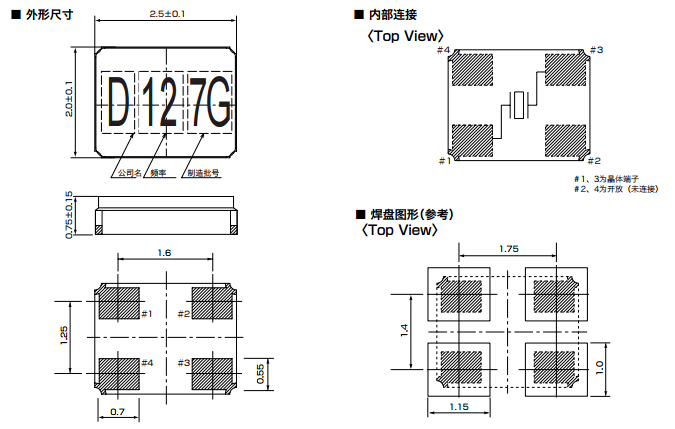

尺寸：2.5*2.0詳細瀏覽PDF文檔

可直接驅動CMOS 集成電路,"1ZCA12000BA0A"已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 μA以下,纏帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應).

分享到

KDS晶振原裝正品,DSX221G石英晶體,陶瓷面晶振,2520尺寸、厚度0.75mm、"1ZCA12000BA0A"小型·薄型·輕量SMD晶體諧振器,耐熱性卓越,高精度、高可靠性(還可以支持面向通信用途的長期老化為±1×10^-6/年、±3×10^-6/5年的產品),支持從12～64MHz的低頻率開始的廣泛頻率,無需防濕包裝管理Moisture Sensitivity Level：LEVEL1(IPC/JEDEC J-STD-033),依據AEC-Q200,通信機、DVC、無鑰匙進入系統、安全裝置、多媒體設備等車載用途.

規格參數	DSX221G
頻率范圍	12.0~64.0MHZ
負載電容	8pF,10pF,12pF
振蕩功率	10 uW(100 uW max)
周波數許容偏差	± 100 × 10^-6(at 25℃)
二次溫度系數	-0.04 ×10^-6/℃²max
存儲溫度	-40~+150℃
工作溫度	-40~+125℃
并列電容	0.9 pF typ

清　洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.

若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.

＜SMD產品＞"1ZCA12000BA0A"

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

＜引線類型產品＞

當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.

自1959年建國以來,我們在大真空總是確保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會,"1ZCA12000BA0A"更方便、更舒適,通過開發水晶設備對全球環境友好.

大真空提供有遠見的解決方案通過開發和生產各種水晶設備,滿足多元化的市場需求.大真空也開發了一套系統,可以使來自不同部門的專家跨職能協作和合作,所以我們可以提供高質量的石英設備及時和有效的方式.我們公司的可靠性是由我們的員工能力迅速做出反應,個別員工產生的協同效應.KDS品牌創建和支持的人.信任不斷由個別員工通過日常任務會導致更大的依賴我們的客戶.
