首頁進口晶振愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振

愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振

編號：22004905
頻率：26.000MHz
尺寸：2.0*1.6*0.73mm

貼片石英晶振適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性.

分享到

愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振.2016mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

晶振參數	符號	TG2016SAN晶振
標準頻率	fo	13.000MHZ to 40.000MHZ
電源電壓	Vcc	1.1V ~1.4V
存儲溫度	T_stg	-40℃~+85℃
工作溫度	T_use	-30℃~+85℃
頻率公差	F_tol	±2.0 × 10^-6 Max
電流消耗	Icc	2 mA MAX
絕對拉力范圍	APR	±100 × 10^-6 Min
輸入電阻	Rin	500KΩ Min
對稱性	SYM	40% to 60%
輸出負載	L_ECL	50Ω
輸出電壓	Vpp	Vcc-0.8V Min
上升/下降時間	tr/tf	1.5ns Max
啟動時間	T_str	2.0ms Max
頻率老化	F_aging	±25℃，Vcc=3.3V,20 years

愛普生溫補晶振系列原廠編碼表：

Product Number

Model

Frequency

LxWxH

Output Wave

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

25°C Aging

X1G0044210003

TG2016SAN

26.000000 MHz

2.00 x 1.60 x 0.73 mm

Clipped sine wave

+/-1.5 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.6 mA

+/-1ppm

X1G0044210004

TG2016SAN

26.000000 MHz

2.00 x 1.60 x 0.73 mm

Clipped sine wave

+/-1.5 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.6 mA

+/-1ppm

X1G0044210005

TG2016SAN

38.400000 MHz

2.00 x 1.60 x 0.73 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 2.0 mA

+/-1ppm

X1G0044210007

TG2016SAN

24.000000 MHz

2.00 x 1.60 x 0.73 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.6 mA

+/-1ppm

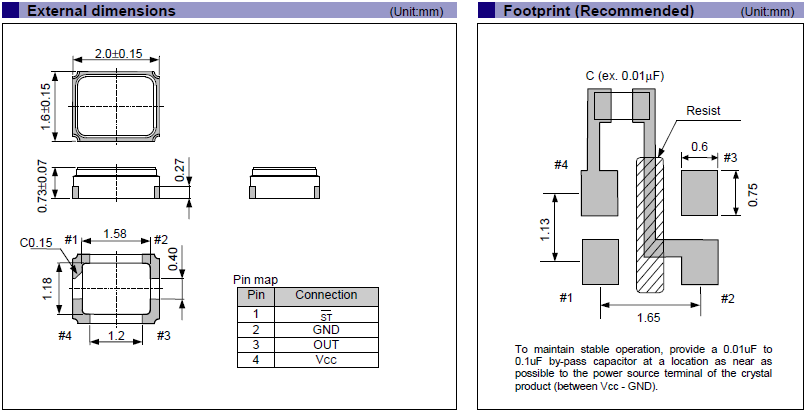

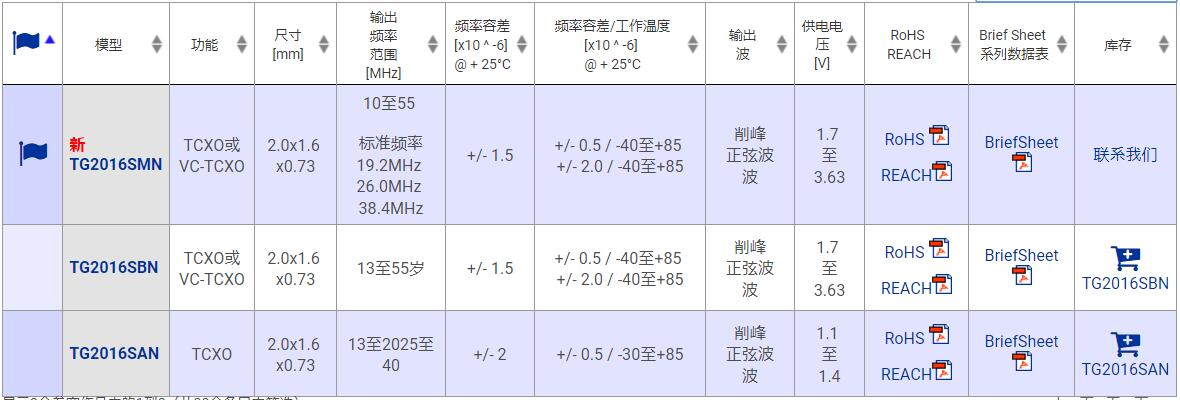

愛普生TCXO晶振系列型號表：

超聲波焊接機的使用

超聲波焊接機的使用會導致降解超聲共振引起的工作特性分析水晶碎片。

表面安裝型晶體單元的安裝

（1）嚴重的溫度變化

在長時間和反復的嚴重溫度變化下焊料可能會破裂;這是由于擴張造成的印刷線路板的溫度系數不同材料和表面貼裝型晶體陶瓷封裝。如果預期會出現這種情況并避免此類問題。

（2）自動安裝引起的沖擊

請注意，在自動安裝過程中，此類過程作為吸附，夾緊或安裝到電路板上，可以對TCXO晶振施加太大的機械沖擊，并且電氣特性可能會改變或惡化。

（3）彎曲PC板引起的應力

如果晶體單元焊接到PC板后，則電路板是彎曲，機械應力可能導致焊接部分剝離或晶體單元包裝破裂。

（4）接地端子

如果有源貼片晶振配有接地端子，請確保將其焊接到GND或電源端子。如果不是接地，可能無法獲得正確的頻率。

焊接和超聲波清洗

晶體單元的焊接溫度條件是旨在允許同時處理其他電子元件，但取決于產品類型條件可能受到限制。確認使用前的條件。基本上，超聲波清洗助焊劑允許，但在某些情況下，與振蕩共振超聲波清潔器的頻率可能會導致石英晶體振蕩器的特性惡化。請檢查所有清潔前的條件。愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.愛普生晶振,溫補晶振,TG2016SAN晶振,X1G0044210003晶振

愛普生株式會社愛普生拓優科夢,（EPSON—YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

愛普生晶振集團環保基本理念：

1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.

2.保護自然環境,充分關注2016小型OSC晶振等方面的環境保護,維持和保全生物多樣性.

3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.

4.為構建循環型社會做出貢獻,致力于減少溫度補償晶振,石英晶體振蕩器, 壓電石英晶體元器件、壓電石英晶體、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.

5.推進環保型業務,充分發揮綜合實力,推進石英晶振,北斗模塊晶振,貼片晶振環保型業務,為減輕社會的環境負荷做出貢獻.
