首頁進口晶振陶瓷晶振,村田晶振,CSTCZ_X12R,陶瓷振蕩子

陶瓷晶振,村田晶振,CSTCZ_X12R,陶瓷振蕩子

編號：66884349
頻率：30.00-48.00MHZ

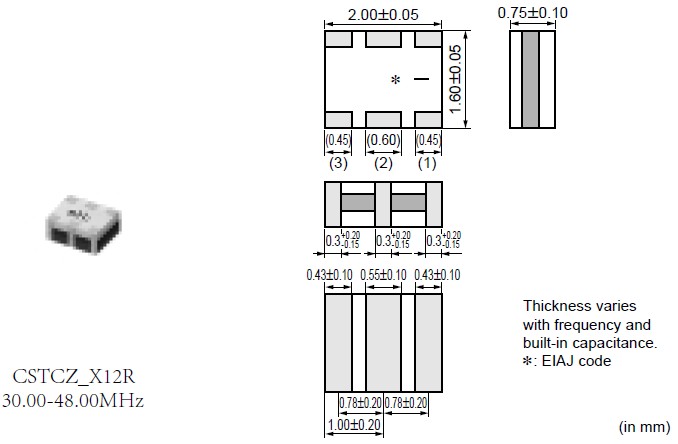

尺寸：2.0*1.6mm詳細瀏覽PDF文檔

貼片陶瓷晶振應用于汽車的片狀對于世界汽車市場具有十分重要的促進作用,如此多品種的陶瓷諧振器系列產品得益于對康華爾電子原有批量生產工藝和高可靠性的不懈發掘.

分享到

村田晶振,CSTCZ_X12R,陶瓷振蕩子,村田陶瓷諧票晶振配備內藏負載電容器的緊湊封裝型片狀“CERALOCK”可確保極高的精確度.村田公司的頻率調整和封裝專有的技術,實現了負載電容器內藏式片狀“CERALOCK”.應用于汽車貼片要求 “CERALOCK”對于世界汽車市場具有十分重要的促進作用.如此多品種的系列產品得益于對村田原有村田株式會社長期以來的生產工藝與技術研發團隊.村田產品特點：
1. 本系列產品為具有極高精度的振蕩子，其總公差小于±3,000ppm。
2. 本系列產品具有很高的可靠性,適用溫度范圍寬.低溫可到-40℃高溫可到120℃符合現在汽車內部的高溫環境下正常工作。
3. 振蕩電路無需任何外接負載電容器,內部采用了村田專有技術添加內部負載電容。
4. 本系列產品具有很寬的適用溫度范圍。
5. 產品外觀尺寸小,超薄,也很適合汽車電子防盜遙控等小型產品應用。
6. 村田系列產品料號,均屬于常規產品,應用線路上振蕩電路無需任何調整。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

4-1	陶瓷振子參數 Oscillating Frequency		CSTCZ_X12R 30.00-48.00MHZ
4-2	発振周波數許容偏差 1 Initial Tolerance 1		±0.50%以內 ±0.50% max.
4-3	共振抵抗 Resonant Impedance		80Ω以下 80Ωmax
4-4	內蔵容量 (C1,C2) Built-in Load Capacitance		30pF±20%以內 (參考値) max. (Ref.)
4-5	絶縁抵抗 Insulation Resistance		500MΩ以上 (D.C.10V印加時)，Applied
4-6	耐電圧 Withstanding Voltage		D.C.100V, 5秒以內 seconds max.
4-7	定格電圧(1)直流電圧 D.C. (2)昀大入力信號振幅 A.C. Voltage		D.C.6V 15Vp-p.
4-8	発振周波數溫度依存性 Frequency Shift by Temperature (-20℃～+80℃の溫度範囲にて) (-20°C to +80°C)使用溫度範囲 Operating Temperature Range保存溫度範囲 Storage Temperature Range		±0.3%以內（初期値に対し） ±0.3%max. (from initial value) -20℃～+80℃ -20°C to +80°C -55℃～+85℃ -55°C to +85°C
4-9	経年変化 (発振周波數に対して+25°C、60%R.H.,10年間) Secular Change (Oscillation frequency for 10 years at 25°C 60%R.H.)		±0.3%以內（初期値に対し） ±0.3%max. (from initial value)
4-10	項目 Item	試験條件 Test Condition		試験後の規格

■村田晶振特點
1. 高精度振蕩子可確保±250ppm的初始公差。
2. 振蕩電路不需外部負載電容器。
3. 可以提供很寬頻率范圍的該系統產品。
4. 超微型且薄型振蕩子。
5. 無需調整即可用于振蕩電路。
■村田晶振用途
1. 用于USB (高速和全速) 控制器IC的時鐘振蕩器。
2. 配備有SATA接口的存儲裝置
(HDD、光存貯器等)
3. 音響設備和樂器等
4. 替代晶體振蕩器的其他用途
