首頁進口晶振 CTS晶振CTS無源晶振TF32,TF322N32K7680R石英貼片晶體

CTS無源晶振TF32,TF322N32K7680R石英貼片晶體

編號：2116812
頻率：32.768KHZ
尺寸：3.2*1.5mm

CTS無源晶振TF32,TF322N32K7680R石英貼片晶體,西迪斯晶振,SMD晶振,石英晶體諧振器,無源晶振,無源石英晶體,貼片諧振器,3215mm晶振,型號TF32,編碼TF322N32K7680R是一款兩腳貼片型的音叉晶體,尺寸為3215mm,頻率為32.768K...

分享到

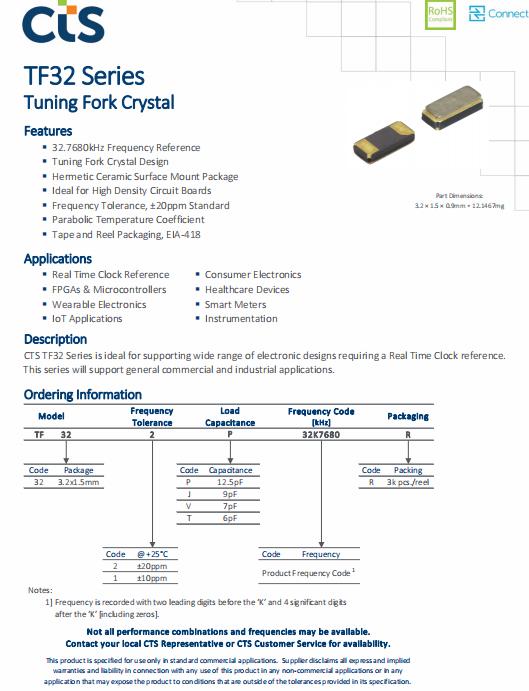

CTS無源晶振TF32,TF322N32K7680R石英貼片晶體,西迪斯晶振,SMD晶振,石英晶體諧振器,無源晶振,無源石英晶體,貼片諧振器,3215mm晶振,型號TF32,編碼TF322N32K7680R是一款兩腳貼片型的音叉晶體,尺寸為3215mm,頻率為32.768KHZ,負載電容7pF,精度20ppm,工作溫度-40°C~+85°C,具備高質量低損耗的特點,TFE202P32K7680R和TF322N32K7680R廣泛用于實時時鐘參考,可穿戴電子,物聯網應用,消費電子,醫療保健設備智能電表,儀表等領域.CTS無源晶振TF32,TF322N32K7680R石英貼片晶體

TF322N32K7680R晶振參數表

晶振規格參數	型號TF32
頻率范圍	32.768KHZ
頻率公差25℃	±20 ppm,Standard
儲存溫度	-40°C to +85°C
工作溫度	-40°C to +85°C
負載電容	7pF, Series standard
并聯電容	3.0 pF typical 7.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±3 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

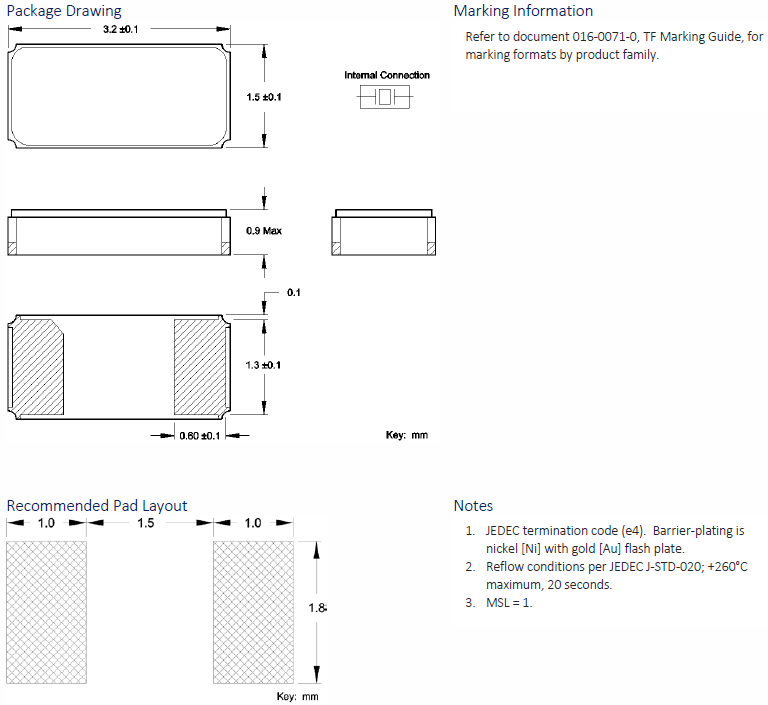

CTS無源晶振TF32,TF322N32K7680R石英貼片晶體尺寸圖

CTS無源晶振TF32,TF322N32K7680R石英貼片晶體，CTS公司生產產品的光和商用車產品(傳感器、執行器和踏板模塊),和電子元件產品(頻率控制設備、開關、電位器、過濾器、熱管理產品和壓電陶瓷).
CTS的汽車產品部門運營多個生產地點在北美,歐洲和遠東地區.CTS汽車產品供應全球汽車oem和第二層供應商與扶輪和線性位置傳感器、旋轉執行器和電子油門踏板模塊.CTS汽車產品部門還提供商業組件,重型車輛和小型引擎市場定制的傳感和驅動組件.最近添加的CTS的汽車制造能力在東歐和中國生產設施.與操作在臺灣,中國,新加坡,以及北美,CTS的電子元件部生產一系列廣泛的頻率控制裝置,貼片晶振，陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通信、計算機和電子網絡.

TF322N32K7680R晶振使用注意事項
清洗

關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個進口石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。

若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。CTS無源晶振TF32,TF322N32K7680R石英貼片晶體

撞擊

雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。

裝載

SMD產品

SMD晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。

引線類型產品

當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化。

請在沒有直射陽光，不發生結露的場所保管。CTS無源晶振TF32,TF322N32K7680R石英貼片晶體

本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.CTS晶振為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.CTS無源晶振TF32,TF322N32K7680R石英貼片晶體

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Frequency	Size / Dimension 尺寸
TF322P32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF322P32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF322P32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF322J32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF322N32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF323P32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF323J32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF323N32K7680R	CTS晶振	TF32	32.768KHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF325P32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF325J32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TF325N32K7680R	CTS晶振	TF32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TFE322T32K7680R	CTS晶振	TFE32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TFE322P32K7680R	CTS晶振	TFE32	32.768kHz	0.126" L x 0.059" W (3.20mm x 1.50mm)
TFE202P32K7680R	CTS晶振	TFE20	32.768kHz	0.079" L x 0.047" W (2.00mm x 1.20mm)
TFE202W32K7680R	CTS晶振	TFE20	32.768kHz	0.079" L x 0.047" W (2.00mm x 1.20mm)
