電子技術的發展,使器件的噪聲系數越來越低,放大器的動態范圍也越來越大,增益也大有提高,使得電路系統的靈敏度和選擇性及線性度等主要技術指標都得到較好的解決.隨著技術不斷提高,對電路系統又提出了更高的要求,這就要求電路系統必須低相位噪聲,在現代技術中,相位噪聲已成為限制電路系統的主要因素.低相噪對提高電路系統性能起到重要作用.下面康華爾電子介紹一下關于低相位噪聲頻率標準的優點.
相位噪聲
相位噪聲在頻率基準電壓源中經常被忽略,但它是一個非常重要的參數.
通過使用低相位噪聲基準電壓源和分布放大器,可以對現有的測試設備進行改進.

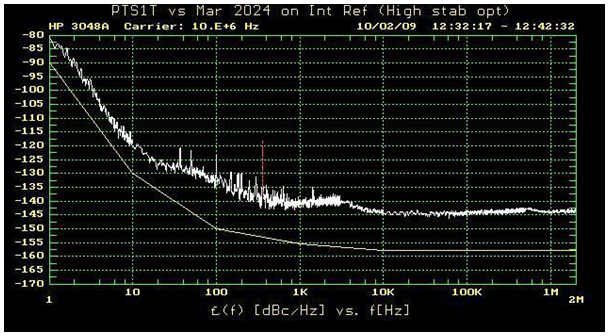

馬可尼2024信號發生器–內部基準電壓源參見下圖.

上圖顯示了作者自己的馬可尼2024信號發生器的相位噪聲.2024設置為10MHz晶振,使用內部基準電壓振蕩器.該馬可尼2024安裝了可選的高穩定性基準電壓源.Marconi2024與我們自己的超低噪聲10MHz基準電壓源CFS10B-03進行了比較.CFS10B-03的相位噪聲為–112dBc/Hz@1Hz偏移,本底噪聲為–168dBc/Hz.因此,作為這個參考,比馬可尼2024要好得多,它不會影響
結果.因此,上述相位噪聲圖是馬可尼2024的真實噪聲.
相位噪聲是這類有源晶振設備的典型特性.相位噪聲為-81dBc/Hz,偏移為1Hz,本底噪聲為-145dBc/Hz.
馬可尼2024信號發生器—外部基準電壓源

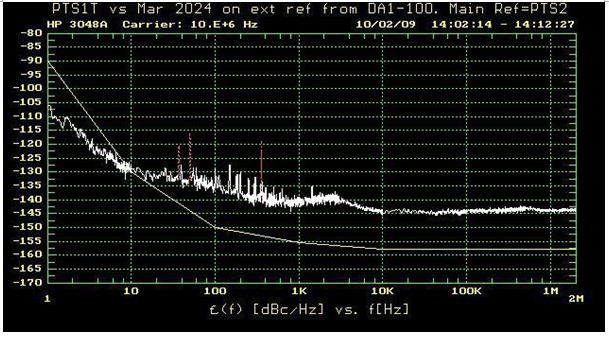

馬可尼2024現在設置為使用外部基準電壓源.另一個CFS10B-03用作外部基準電壓源.

相位噪聲的測量方法與以前完全相同.
請參見1Hz偏移時的相位噪聲如何改善26dB,10Hz偏移時如何改善10dB.這種驚人的改進得益于馬可尼2024現在擁有超低噪聲有源晶振基準電壓源.這種相位噪聲還會改善馬可尼2024的艾倫方差.
其他試驗設備
上述理論同樣適用于其它類型的測試設備,如頻譜分析儀,跟蹤發生器或任何接受外部10MHz石英晶振的設備.以自行研制的HP8561B6.5GHz頻譜分析儀為例,對其內部和外部基準電壓源進行了比較.當使用外部低相位噪聲基準電壓源時,距離載波10Hz的信號響應應再次提高10dB.
摘要
精密測試系統制造商的一些行業最低相位噪聲頻率標準和分配放大器.
