每位產品設計師每天都必須處理電磁兼容性(EMC)或電磁干擾(EMI)問題，尤其是在使用石英振蕩器等頻率確定元件時。安裝在石英晶體振蕩器中的ic產生陡峭、邊緣銳利的側翼，并產生強烈的諧波泛音。擴頻振蕩器是解決這一問題的一種方法，但在許多應用中無法使用。例如，在中心擴展為0.5 %的情況下，輸出頻率在fout0.5 %.給定33.333或66.666 MHz的頻率，0.5 %的頻率調制意味著頻率調制范圍為33.333 MHz±166.665 kHz或66.666 MHz±333.330 kHz，這對精確計時來說太大了。這些應用通常只允許50 ppm，或者說低100倍。50 ppm的頻率穩定性相當于33.333 MHz時的容差為1.66665 kHz，或66.666 MHz時的容差為3.3333 kHz。在這種情況下，開發商迄今為止不得不采取非常昂貴的措施來降低EMC–EMI。這已經沒有必要了。
Cardinal晶振基于創新的IC技術——下一代時鐘——提供高度多樣化的SMD硅時鐘振蕩器，具有軟電平輸出信號。軟電平技術是一種可編程輸出信號，其中LVCMOS輸出信號的諧波泛音可以通過延長上升時間和下降時間來顯著降低。軟電平技術允許精確調整輸出信號，以滿足各自的客戶要求。
SoftLevel 函數的作用

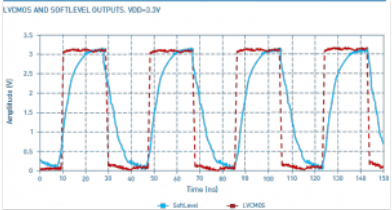

圖1顯示了上升和下降幅度在20%到80%之間的LVCMOS輸出信號的周期t。圖2顯示了在電源電壓為+3.3 VDC時，正常LVCMOS方波信號(紅線)與SoftLevel LVCMOS輸出信號(藍線)的側面輪廓。該圖清楚地顯示了SoftLevel函數如何使方波的邊緣變圓(產生類似鯊魚鰭的形狀),從而顯著降低諧波泛音。圖3顯示了EMC–EMI衰減(奇次諧波)與輸出信號周期t的關系。Trise和Tfall與時鐘信號的周期t成比例表示。

圖1:上升和下降在20%到80%之間的LVCMOS輸出信號的周期t

Trise和Tfall可以在t的0.05至0.45 (5 %至45 %)的范圍內延長。如果Trise和Tfall與基礎信號相比延長了5 %,則信號形狀非常接近原始方波信號。當延長幅度高達45 %時，輸出信號的形狀越來越像鯊魚鰭，EMC–EMI衰減在11次諧波泛音時大于60 dB，如此簡單的升降調整價值巨大。

圖2:正常LVCMOS方波信號(紅線)與軟電平LVCMOS輸出信號(藍線)的側面輪廓

SoftLevel函數讓開發者付出的成本是多少?
因?yàn)镾oftLevel功能是LPO, LPOP, HTLPO, WTLPO, UPO, HTLPO- aut和WTLPO- aut系列的SMD硅時鐘振蕩器的標準特性(AUT = AEC-Q100中定義的汽車)，答案是沒有。此外，這些振蕩器系列還提供尺寸為7 mm x 5 mm, 5 mm x 3.2 mm, 3.2 mm x 2.5 mm, 2.5 mm x 2.0 mm和2.0 mm x 1.6 mm的標準外殼，因此可以放置在現有的PCB布局上，作為石英振蕩器的直接替代品。因此，因此，Cardinal晶振的內部工程可以根據應用程序的具體需求為客戶提供最佳建議并編程產品，開發人員必須準確地說出他在應用程序中可以接受的上升/下降時間。正是這種編程-延長升/降-實現諧波泛音衰減。在SMD硅時鐘振蕩器電路設計中，Cardinal晶振的專家建議在電源電壓和接地引腳之間使用0.1 μF的去耦電容。這大大減少了電源電壓的影響。。

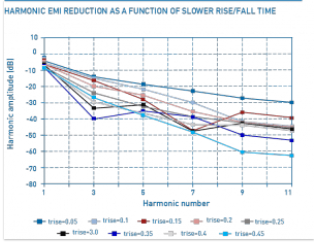

圖3:EMC–EMI降低與長期的關系

SMD硅時鐘振蕩器的其他優勢
上述系列的SMD硅時鐘振蕩器也可用于2.25至3.63 VDC的電源電壓范圍。振蕩器可以由該VDD范圍內的任何電源電壓驅動(例如2.5 VDC±10%，2.8 VDC±10%，3.0 VDC±10%或3.3 VDC±10%)。因此，產品開發人員只需要為四個經典電源電壓限定一個振蕩器。這一標準特性為開發人員節省了大量用于組件鑒定費用，也為供應鏈經理節省了大量用于采購、管理和存儲數量的組件費用。大量購買的部件價格較低，當然，SoftLevel功能也可以在2.25 ~ 3.63 VDC的VDD范圍內作為標準特性使用。作為另一個標準功能，SMD硅時鐘振蕩器具有非常嚴格的頻率公差，例如±20 ppm @?40/85°C，±30 ppm @?40/105°C和±50 ppm @?40/125°C。自然，AEC - Q200兼容的振蕩器(HTLPO-AUT和WTLPO-AUT)也具有上述所有功能。
SoftLevel功能改善了EMC - EMI特性
SMD硅時鐘振蕩器的EMC - EMI特性可以通過使用SoftLevel功能簡單地調整輸出信號的上升和下降而顯著改善，這意味著開發人員不再需要采取昂貴的措施來改善其應用程序的EMC - EMI性能。SMD硅時鐘振蕩器可以直接放置在現有的PCB布局上。此外，由于VDD范圍為2.25至3.63 VDC，并且標準頻率公差非常嚴格，因此可以在組件認證，采購，管理和存儲方面節省大量資金。
