更多>>NX3225SA-24.000MHZ-STD-CSR-1為什么NDK晶體代碼這么長?
來源：http://www.gajd.com.cn 作者：康華爾電子 2019年10月07
NX3225SA-24.000MHZ-STD-CSR-1為什么NDK晶體代碼這么長?
NIHON DEMPA KOGYO CO.,LTD.是內地頻率元件市場中,常見常用的主要供應商之一,創立于1948年4月份,其經營范圍是晶體諧振器、晶體振蕩器等晶體元器件、應用器件、人工水晶及晶片等的晶體相關產品的制造與銷售.國內使用NDK石英晶體和晶體振蕩器的用戶超過1000家,其中有不少都是NDK晶體的忠實客戶,指定使用旗下的石英水晶組件.隨著使用的廠家增加,為了方便采購越來越多的客戶使用NDK的原廠代碼.
NX3225SA-24.000MHZ-STD-CSR-1晶振屬于常規的NDK晶體代碼,在互聯網上的搜索量算是比較高的,大部分客戶分不清代碼與料號的區別,認為這就是料號,但這個說法并不全面,業內的人習慣把NX3225SA-24.000MHZ-STD-CSR-1叫做代碼,而行外人則認為是完整的型號或者料號.如果說是完整料號也并沒有太大的毛病,因?yàn)榇a本就是可以代替系列料號使用的,所以叫做代碼.每一條代碼都只代表其中一個型號和規格,例如用來舉例的這條代碼,它中間是24.000MHZ,那么這條代碼的產品只能是24M,而不會是25M,26M和其他頻率.
整體來看NDK晶體的原廠代碼,它的組合方式算是比較簡單的,因?yàn)殚_頭就是容易讓人辨別的系列型號,后面的數字直接代表精準的頻點,稍微復雜的只有最后的數字和字母,這是由于每個系列的型號都擁有許多種規格,需要用這些符號來區分.關于如何來分辨后面的字母數字分表代表什么參數,在這里不方便透露太多,有需要了解的,可聯系康華爾電子0755-27838351.
關于NDK晶體的原廠代碼許多客戶是存有疑問的,例如為什么這些代碼會這么長,讓人難以記住和記錄,像KDS晶振,愛普生晶振,西鐵城晶振等其他同是日系的品牌編碼,都沒有NDK品牌的這么長.那么接下來就看看NDK原廠代碼的含義,就知道為什么會這么長了!

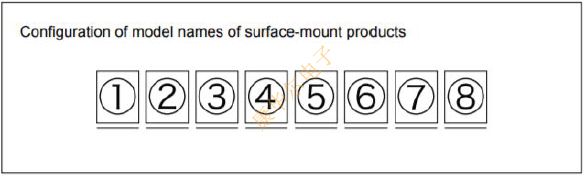

表面貼裝(SMD)產品的型號名稱
(1)NDK的符號:N
(2)產品符號:參見表1.
(3)(4)石英晶振主體在縱向上的標稱長度(毫米)用兩位數表示.第三位四舍五入.
(5)(6)石英晶振主體在橫向上的標稱長度(毫米)用兩位數表示.第三位四舍五入,例如:3.2mmx2.5mm表示為3225.
(7)組成材料和密封方法的符號:參見表2.
(8)型號名稱注冊的詳細符號:A到Z
當設計成引線安裝產品的產品在二次加工過程中轉換為表面貼裝貼片晶振產品時,通常使用在二次加工之前給出的產品型號名稱來描述它們.
NX3225SA-24.000MHZ-STD-CSR-1為什么NDK晶體代碼這么長?
NIHON DEMPA KOGYO CO.,LTD.是內地頻率元件市場中,常見常用的主要供應商之一,創立于1948年4月份,其經營范圍是晶體諧振器、晶體振蕩器等晶體元器件、應用器件、人工水晶及晶片等的晶體相關產品的制造與銷售.國內使用NDK石英晶體和晶體振蕩器的用戶超過1000家,其中有不少都是NDK晶體的忠實客戶,指定使用旗下的石英水晶組件.隨著使用的廠家增加,為了方便采購越來越多的客戶使用NDK的原廠代碼.
| NX5032GA-16.384000MHZ-LN-CD-1 | 16.384MHz | (5.00mmx3.20mm) |
| NX5032GA-20.000000MHZ-LN-CD-1 | 20MHz | (5.00mmx3.20mm) |
| NX5032GA-32.000000MHZ-LN-CD-1 | 32MHz | (5.00mmx3.20mm) |
| NX3225GA-26MHZ-TI | 26MHz | (3.20mmx2.50mm) |
| NX3225GA-16.000M-STD-CRG-2 | 16MHz | (3.20mmx2.50mm) |
| NX3225GA-27.000M-STD-CRG-1 | 27MHz | (3.20mmx2.50mm) |
| NX3225SA-24.000MHZ-STD-CSR-1 | 24MHz | (3.20mmx2.50mm) |
| NX5032GA-27M-STD-CSK-4 | 27MHz | (5.00mmx3.20mm) |
| NX5032GA-12.288M-STD-CSK-4 | 12.288MHz | (5.00mmx3.20mm) |
| NX5032GA-14.31818M-STD-CSK-4 | 14.31818MHz | (5.00mmx3.20mm) |
| NX5032GA-25.000M-STD-CSK-4 | 25MHz | (5.00mmx3.20mm) |
| NX5032GC-16MHZ-STD-CSK-6 | 16MHz | (5.00mmx3.20mm) |
| NX5032GA-12MHZ-STD-CSK-4 | 12MHz | (5.00mmx3.20mm) |
| NX3225SA-16.000MHZ-STD-CSR-1 | 16MHz | (3.20mmx2.50mm) |
| NX3225SA-32.000MHZ-STD-CSR-1 | 32MHz | (3.20mmx2.50mm) |
| NX3225SA-26.000MHZ-STD-CSR-1 | 26MHz | (3.20mmx2.50mm) |
| NX3225SA-20.000MHZ-STD-CSR-1 | 20MHz | (3.20mmx2.50mm) |
| NX3225SA-14.31818MHZ-STD-CSR-1 | 14.31818MHz | (3.20mmx2.50mm) |
| NX3225SA-24.576MHZ-STD-CSR-1 | 24.576MHz | (3.20mmx2.50mm) |
| NX3225SA-27.000MHZ-STD-CSR-1 | 27MHz | (3.20mmx2.50mm) |
| NX3225SA-32M-EXS00A-02994 | 32MHz | (3.20mmx2.50mm) |
| NX3225SA-25.000M-STD-CSR-3 | 25MHz | (3.20mmx2.50mm) |
| NX3225SA-20.000M-STD-CSR-3 | 20MHz | (3.20mmx2.50mm) |
| NX3225SA-26.000M-STD-CSQ-1 | 26MHz | (3.20mmx2.50mm) |
| NX3225SA-30.000M-STD-CSR-3 | 30MHz | (3.20mmx2.50mm) |
| NX3225SA-32MHZ-EXS00A-CS02368 | 32MHz | (3.20mmx2.50mm) |
| NX3225SA-25.000M-STD-CRS-2 | 25MHz | (3.20mmx2.50mm) |
| NX3225SA-27M-STD-CRS-2 | 27MHz | (3.20mmx2.50mm) |
| NX3225SC-30.320M-EXS00A-CS03981 | 30.32MHz | (3.20mmx2.50mm) |
| NX3225SA-12MHZ-STD-CSR-6 | 12MHz | (3.20mmx2.50mm) |
| NX3225SA-16MHZ-STD-CSR-6 | 16MHz | (3.20mmx2.50mm) |
| NX3225SA-26.000000MHZ-G4 | 26MHz | (3.20mmx2.50mm) |
| NX3225SA-26.000000MHZ-B1 | 26MHz | (3.20mmx2.50mm) |
| NX3225SA-16.000000MHZ-T1 | 16MHz | (3.20mmx2.50mm) |
| NX3225SA-26.000000MHZ-G2 | 26MHz | (3.20mmx2.50mm) |
| NX3225SA-16.000000MHZ-B3 | 16MHz | (3.20mmx2.50mm) |
| NX3225SA-26.000000MHZ-G3 | 26MHz | (3.20mmx2.50mm) |
| NX3225SA-39.000000MHZ-B4 | 39MHz | (3.20mmx2.50mm) |
| NX3215SA-32.768K-STD-MUA-8 | 32.768kHz | (3.20mmx1.50mm) |
整體來看NDK晶體的原廠代碼,它的組合方式算是比較簡單的,因?yàn)殚_頭就是容易讓人辨別的系列型號,后面的數字直接代表精準的頻點,稍微復雜的只有最后的數字和字母,這是由于每個系列的型號都擁有許多種規格,需要用這些符號來區分.關于如何來分辨后面的字母數字分表代表什么參數,在這里不方便透露太多,有需要了解的,可聯系康華爾電子0755-27838351.
關于NDK晶體的原廠代碼許多客戶是存有疑問的,例如為什么這些代碼會這么長,讓人難以記住和記錄,像KDS晶振,愛普生晶振,西鐵城晶振等其他同是日系的品牌編碼,都沒有NDK品牌的這么長.那么接下來就看看NDK原廠代碼的含義,就知道為什么會這么長了!
表面貼裝(SMD)產品的型號名稱
(2)產品符號:參見表1.
表1產品符號
| 產品符號 | 產品 |
| X | 水晶單元 |
| T | 溫度補償晶體振蕩器(TCXO) |
| H | 恒溫晶體振蕩器(OCXO) |
| V | 壓控晶體振蕩器(VCXO) |
| P | 簡單封裝的晶體振蕩器(SPXO) |
| Z | 晶體時鐘振蕩器 |
| M | 單片過濾器 |
| S | 聲表面波裝置 |
(5)(6)石英晶振主體在橫向上的標稱長度(毫米)用兩位數表示.第三位四舍五入,例如:3.2mmx2.5mm表示為3225.
(7)組成材料和密封方法的符號:參見表2.
表2密封方法的符號
| 產品密封類別 | 符號 | 產品封口方法 | 包裝材料 | |
| 密封 | C | 膠粘密封 | 基礎 | 覆蓋 |
| M | 樹脂成型 | 陶瓷 | ||
| P | 膠粘密封 | 樹脂類 | ||
| G | 玻璃封口 | 樹脂類 | ||
| R | 電阻焊密封 | 陶瓷 | ||
| S,D | 縫焊密封 | 陶瓷 | 金屬 | |
| A | 金/錫密封 | 陶瓷 | 金屬 | |
| H | 樹脂密封 | 陶瓷 | 金屬 | |
| 非氣密密封 | W | → | 陶瓷 | 金屬 |
| X | → | 板 | 金屬 | |
| Y | → | 板 | 非金屬 | |
| Z | → | 模子 | 金屬 | |
| 其它 | B | 印制板上裝有多個時鐘晶振元件,并在其頂面上貼有銘牌 | ||
當設計成引線安裝產品的產品在二次加工過程中轉換為表面貼裝貼片晶振產品時,通常使用在二次加工之前給出的產品型號名稱來描述它們.
NX3225SA-24.000MHZ-STD-CSR-1為什么NDK晶體代碼這么長?
